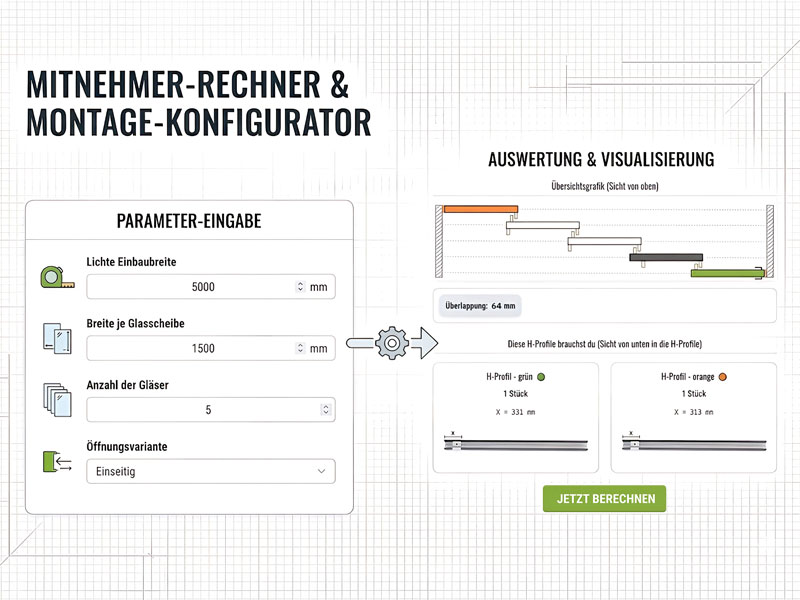

Mitnehmer-Rechner für Glasschiebewände
Die Montage der Mitnehmer in einer Glasschiebewand war noch nie so einfach. Unser interaktives Online-Tool nimmt dir das lästige Kalkulieren ab! Berechne in Sekundenschnelle die Abstände für die Mitnehmer in deinen H-Profilen – inklusive visueller Übersichtsgrafik und praktischem Expertenmodus für Schlossabstände und Puffer. So gelingt der Aufbau deines Sommergartens garantiert stressfrei im ersten Anlauf.
Parameter eingeben und individuellen Montageplan erhalten:
Gib einfach die Maße deiner Glasschiebewand (Einbaubreite, Glasbreite, Anzahl der Scheiben) und deine bestellten Optionen in die Felder oben ein. Unser Rechner kalkuliert sofort die optimalen Positionen für deine Mitnehmer und erstellt dir eine leicht verständliche Übersichtsgrafik.
Parameter hier eingeben:
Berechnen schnell und einfach die Positionen deiner Mitnehmer.
So sollen deine Mitnehmer platziert sein:
Übersichtsgrafik (Sicht von oben)
Diese H-Profile brauchst du (Sicht von unten in die H-Profile)
Perfekte Überlappung und reibungslose Funktion: So hilft dir unser Mitnehmer-Rechner
Die exakte Positionierung der Mitnehmer ist entscheidend für den reibungslosen Lauf deiner Fiano Glasschiebewand. Unser Tegards Mitnehmer-Rechner ist das ideale Helferlein für dein DIY-Projekt.
Wozu dient der Rechner?
Der Rechner ermittelt basierend auf deinen individuellen Anlagenmaßen exakt, an welcher Stelle im H-Profil der Mitnehmer fixiert werden muss. Durch die visuelle Übersichtsgrafik und die detailgenauen Maßangaben für jedes einzelne H-Profil (z.B. Maß „X“ in mm) weißt du genau, wo jeder Mitnehmer platziert werden muss. Im Expertenmodus kannst du zusätzlich den Kollisionsschutz bei Schlosspaketen, die Breite der Mitnehmer und Anzahl der Gummipuffer ändern.
Schritt-für-Schritt Montageanleitung (Mitnehmer & H-Profile)
Diese berechneten Werte dienen als maßgeschneiderte Orientierung. Um dir den Aufbau so einfach wie möglich zu machen, folge diesem bewährten Ablauf. Der wichtigste Tipp vorab: Montiere alle H-Profile zuerst ohne Glas!
- Rahmen aufbauen: Baue als Erstes den Grundrahmen deiner Glasschiebewand auf. Das umfasst die obere und untere Führungsschiene, die Wandanschlussprofile. Lass die Glasscheiben in diesem Schritt noch sicher verpackt stehen!
- Mitnehmer in leere H-Profile montieren: Nimm dir die H-Profile zur Hand und montiere die Mitnehmer gemäß den Maßen (Maß X) aus unserer Übersichtsgrafik. Die Wurmschraube gut anziehen, sodass die Mitnehmer nicht mehr verrutschen können.
- Gummipuffer anbringen: Befestige an jede Stelle der Mitnehmer, an der sie später aneinanderstoßen werden, einen der beiliegenden Gummipuffer. Das sorgt für ein sanftes und leises Anschlagen. Falls die Gummipuffer locker sitzen, einfach einen Tupfen Kleber drauf.
- Testlauf auf der Schiene: Setze nun alle präparierten H-Profile (noch immer ohne Glas) gemäß der Übersichtsgrafik auf die untere Führungsschiene. Achtung: Die Grafik zeigt die Ansicht von oben auf die Führungsschiene.
- Positionen und Überlappung prüfen: Bewege die leeren H-Profile komplett in die Offen-Position und prüfe, ob der Abstand für dich passt. Schiebe sie danach in die Geschlossen-Position. Prüfe nun, ob die Überlappungen überall gleichmäßig aussehen. Ein paar Millimeter Spielraum sind völlig normal, anderenfalls nachjustieren. Es kann vorkommen, dass du dafür die vormontierten Laufrollen im H-Profil etwas verschieben musst.
- Feinjustierung: Du kannst auch noch abhängig davon, ob du einen oder zwei Gummipuffer je Überlappung hineingibst, feinjustieren.
- Fixierung der Mitnehmer: Du siehst eine leichte Einkerbung an der Druckstelle, wo die Madenschraube fest gegen das H-Profil presst. Bohre mit einem 3er Bohrer leicht vor, sodass die Madenschraube dann im Mitnehmer versenkt und gut angezogen werden kann. Gegebenenfalls zusätzlich mit einem Tupfen niedrigfestem Loctite fixieren.
- Hochzeit mit dem Glas: Wenn der „Trockentest“ auf der Schiene reibungslos funktioniert hat, nimmst du die H-Profile einzeln wieder ab und montierst Scheibe für Scheibe.
-
- Bündig: Die Scheiben liegen exakt hintereinander (ab 56 mm Überlappung möglich).
- Aufgefächert: Die Scheiben stehen leicht versetzt (bei 38–56 mm Überlappung).
